পণ্যের বিবরণ:
|
| নাম: | ফ্লেক্সো প্রিন্টার স্লটার ডাই কাটার মেশিন | ব্যবহার: | কর্ফুড কার্ডবোর্ড মুদ্রণ |
|---|---|---|---|
| ডিজাইনের গতি: | 180 পিসি/মিনিট | প্রকার: | স্বয়ংক্রিয় শক্ত কাগজ বক্স প্রিন্টিং মেশিন |
| প্রয়োগ: | শক্ত কাগজের বক্স তৈরির মেশিন, যন্ত্রপাতি ও হার্ডওয়্যার | ভোল্টেজ: | 220V/380V/415V/440V |
| গ্যারান্টি: | ১ বছর | সাক্ষ্যদান: | CE ISO SGS |
| রঙ: | গ্রাহকের অনুরোধ | সমাপ্ত পণ্য: | কার্টন বক্স |
| প্যাকেজিং টাইপ: | কার্টুন | ফাংশন: | মুদ্রণ স্লটিং ডাই কাটিয়া যন্ত্রপাতি |

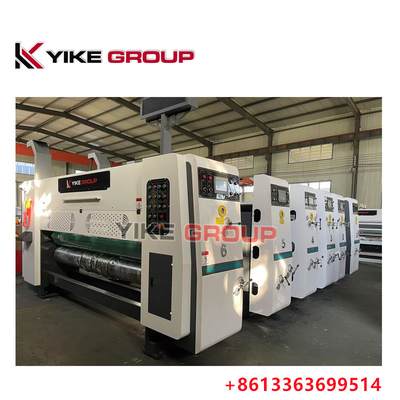

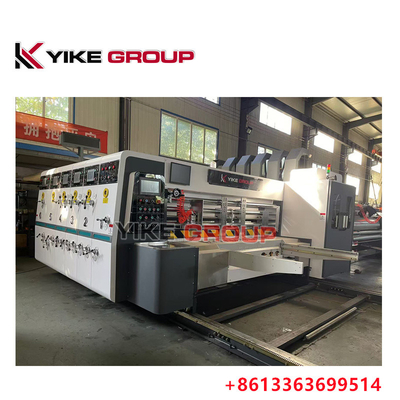

ডিজাইন গতি 150pcs/MinYK-1425 স্বয়ংক্রিয় ফ্লেক্সো প্রিন্টিং মেশিন
পুরো মেশিনের গঠন এবং পারফরম্যান্স বৈশিষ্ট্য
1. কম্পিউটার প্রতিটি মুদ্রণ ইউনিট এবং slotting এবং ডাই-কাটা ফেজ সমন্বয় নিয়ন্ত্রণ, যা সুবিধাজনক এবং নির্ভরযোগ্য অপারেট।
2সমস্ত ট্রান্সমিশন রোলার উচ্চমানের ইস্পাত, শক্ত ক্রোমযুক্ত এবং পৃষ্ঠের মাটি দিয়ে তৈরি।
3ট্রান্সমিশন গিয়ার উচ্চ-নির্ভুলতা হেলিক্যাল গিয়ার ট্রান্সমিশন গ্রহণ করে, উচ্চ মানের খাদ ইস্পাত, গ্রাউন্ড গিয়ার প্রক্রিয়াকরণ, উচ্চ শক্তি, পরিধান প্রতিরোধের এবং স্থিতিশীল অপারেশন।
4. পুরো মেশিনের প্রতিটি গ্রুপ বৈদ্যুতিকভাবে পৃথক করা হয়, বায়ুসংক্রান্তভাবে লক করা হয়, এবং বায়ুসংক্রান্তভাবে লক করা হয়। অপারেটরের নিরাপত্তা নিশ্চিত করার জন্য হাঁটার সময় বেল অ্যালার্ম বজায় থাকে।
5যন্ত্রপাতি চালু ও বন্ধ করার সময় বিভিন্ন বেল প্রম্পট থাকে।
প্রধান প্রযুক্তিগত পরামিতি
| মডেল | YK-১৪২৫ |
| প্লেট রোলার ব্যাসার্ধঃ প্লেট বেধ সহ7.2mm | φ480 |
| প্লেট রোল দৈর্ঘ্যঃ মিমি | 2500 |
| ডিজাইন গতিঃপিসি/মিনিট | 180 |
| কাজের গতিঃপিসি/মিনিট | 150 |
| সর্বাধিক মুদ্রণের আকারঃ মিমি | ১৪৫০×২৫০০ |
| সর্বাধিক বোর্ডের আকারঃ মিমি | ১৪৫০×২৬০০ |
| মিনি কাগজের আকারঃ মিমি | ৩৫০×৬৫০ |
| কার্ডবোর্ডের বেধঃ মিমি | ২-১১ |
| ওয়ালবোর্ডের বেধঃ মিমি | 50 |
| শক্তিঃ কেডব্লিউ | 18.5 |
কাগজ খাওয়ানোর ইউনিট (লিডএজ ফিডিং)
1) প্রধান কন্ট্রোল প্যানেল টাচ স্ক্রিন এবং নিয়ন্ত্রণ বোতাম দ্বারা নিয়ন্ত্রিত হয়, যা সুবিধাজনক এবং নির্ভরযোগ্য।
2) অপারেটর এবং প্রধান মেশিনের নিরাপত্তা নিশ্চিত করার জন্য প্রধান মেশিনটি দ্বৈত বোতাম দ্বারা চালু করা হয়।
3) কাগজকে অবিচ্ছিন্নভাবে বা বিকল্পভাবে (কাউন্টার সহ) খাওয়ানো যেতে পারে (কাগজকে প্রয়োজন অনুযায়ী বিকল্পভাবে খাওয়ানো যেতে পারে) ।
4) কাগজ খাওয়ানোর সংখ্যা সেটিং, উৎপাদন পরিমাণ প্রদর্শন।
5) বাম এবং ডান ব্যফল অবস্থানগুলি দূরত্বটি সরানোর জন্য যান্ত্রিক এবং বৈদ্যুতিকভাবে নিয়ন্ত্রিত হয়।
৬) সামনের বেফেলটি ম্যানুয়ালি এবং সিঙ্ক্রোনিকভাবে গ্যাপ সামঞ্জস্য করার জন্য সামঞ্জস্য করা হয়।
7) চার অক্ষের সামনের প্রান্তের কাগজ খাওয়ানো 7.5KW ফ্যান, সুগম কাগজ খাওয়ানো নিশ্চিত করার জন্য শোষণ সহায়ক কাগজ খাওয়ানো।
8) উপরের কাগজ খাওয়ানোর রোলের বাইরের ব্যাসার্ধ φ155.4mm, seamless ঘন দেয়ালযুক্ত ইস্পাত পাইপ, পরিধান প্রতিরোধী রাবার সঙ্গে আবৃত,যা শুধু স্থিতিস্থাপকতা বজায় রাখে না বরং পৃষ্ঠের পরিধান প্রতিরোধেরও নিশ্চিত করে, ফিড কার্ডবোর্ডের সমতলতা হ্রাস করে।
9) নিম্ন কাগজ খাওয়ানোর রোলের বাইরের ব্যাসার্ধ φ155.4 মিমি, বিরামবিহীন ইস্পাত পাইপটি সূক্ষ্মভাবে গ্রাউন্ড করা হয় এবং পৃষ্ঠের উপর ছাঁচনির্মাণ করা হয় এবং শক্ত ক্রোমযুক্ত হয়।
১০) দুই রোলার ট্রান্সমিশনটি পরিধান হ্রাস এবং ট্রান্সমিশনটিকে মসৃণতর করার জন্য একটি ক্রস স্লাইডার কাপলিং ট্রান্সমিশন গ্রহণ করে।
11) মেশিন ক্লাচ বৈদ্যুতিক নিয়ন্ত্রণ মেশিন ক্লাচ গ্রহণ, এবং সজ্জিত করা হয়

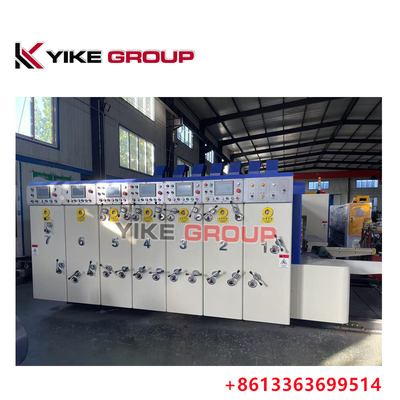

মুদ্রণ ইউনিট

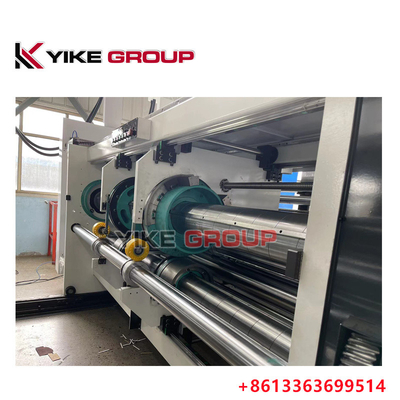

মুদ্রণ প্লেট রোলার
1) প্লেট বেধ সহ মুদ্রণ প্লেট রোলের বাইরের ব্যাসার্ধ 480 মিমি
2) মুদ্রণ রোলার উচ্চ মানের ঘন দেয়ালযুক্ত seamless ইস্পাত পাইপ তৈরি করা হয়, এবং পৃষ্ঠ সূক্ষ্মভাবে মাউন্ট এবং কঠিন ক্রোম plated হয়।
3) ভারসাম্য সংশোধন, স্থিতিশীল অপারেশন।
4) রোলটি প্লেটে ঝুলানো হয় এবং একপাশের লকিং ঝুলন্ত প্লেটের সারিবদ্ধতা সঠিক, সুবিধাজনক এবং দ্রুত করে তোলে।
5) পূর্ণ প্লেট ঝুলন্ত খাঁজ 10 মিমি ঝুলন্ত প্লেট স্ট্রিপ জন্য উপযুক্ত।
6) মুদ্রণ প্লেটটি লোড এবং আনলোড করার সময়, ফুট সুইচটি সামনের দিকে এবং পিছনে ঘোরানোর জন্য বৈদ্যুতিকভাবে নিয়ন্ত্রিত হয়, যা সুবিধাজনক এবং নমনীয়।
রোলিং রোল
1) এমবসড রোলের বাইরের ব্যাসার্ধ φ155.4mm।
2) ঘন দেয়ালযুক্ত সিউমহীন ইস্পাত পাইপ, সূক্ষ্মভাবে মাউন্ট পৃষ্ঠ, শক্ত ক্রোমযুক্ত।
3) ভারসাম্য সংশোধন, মসৃণ অপারেশন।
4) চাপ রোল সামঞ্জস্য টারবাইন বাক্স ফাঁক জন্য একটি স্ব-লকিং কাঠামো গ্রহণ করে, এবং সমন্বয় পরিসীমা 0-11mm হয়।
3কাগজের ফিড শ্যাফ্ট
1) এমবসড রোলের বাইরের ব্যাসার্ধ φ86mm।
2) ঘন দেয়ালযুক্ত সিউমলেস স্টিল পাইপ, সূক্ষ্মভাবে মাউন্ট পৃষ্ঠ, শক্ত ক্রোমযুক্ত, এবং শ্যাফ্টের শরীরের শক্তি বাড়ানোর জন্য শ্যাফ্টের মাথাটি একটি বেভেল রয়েছে।
3) ভারসাম্য সংশোধন, মসৃণ অপারেশন।
4) কাগজ খাওয়ানোর চাকা একটি দ্রুত সমন্বয় প্রক্রিয়া গ্রহণ করে, যা সহজ এবং দ্রুত কাজ করে।
কালি স্থানান্তর অ্যানিলক্স রোলার
1) অ্যানিলক্স রোলের ব্যাসার্ধ φ198mm
2) ঘন দেয়ালযুক্ত সিউমলেস স্টিল পাইপের পৃষ্ঠের সূক্ষ্ম মিলিংয়ের পরে, পৃষ্ঠের মিলিং, অ্যানিলক্স প্যাটার্নের খোদাই এবং শক্ত ক্রোমিং করা হয়।
3) বিন্দুগুলি ধারাবাহিক এবং কালিটি সমানভাবে প্রয়োগ করা হয়, যা মুদ্রণ প্লেট এবং রাবার রোলারের পরিষেবা জীবনকে দীর্ঘায়িত করে।
4) যখন রাবার রোলার এবং অ্যানিলক্স প্যাটার্নটি ঘোরায়, তখন একটি গতির পার্থক্য গঠিত হতে পারে, যা রাবার রোলারকে কালি স্ক্র্যাপিংয়ের ভূমিকা পালন করতে দেয়।
5) কাগজ খাওয়ানোর সিস্টেমের সাথে একত্রে, বায়ুসংক্রান্ত স্বয়ংক্রিয় উত্তোলন ডিভাইস (প্রিন্ট করার সময়, অ্যানিলক্স রোলটি নীচে নেমে আসে এবং মুদ্রণ প্লেটের সাথে যোগাযোগ করে, এবং মুদ্রণ বন্ধ হলে,অ্যানিলক্স রোলারটি উপরে উঠেছে এবং মুদ্রণ প্লেট থেকে পৃথক হয়েছে)
স্লটার ইউনিট
পিরেসিং হুইল
1) প্রেস করার আগে প্রি-প্রেস করুন, কাগজটি ভাঙ্গতে সহজ নয় এবং বাক্সটি পরিষ্কার।
2) প্রেসিং হুইলের ফাঁক ডায়ালটি ম্যানুয়ালি সামঞ্জস্য করা হয়, 2-12 মিমি সামঞ্জস্যের পরিসীমা সহ। ক্রস স্লাইডার প্রক্রিয়া ব্যবহার করা হয়,এবং ট্রান্সমিশন গিয়ার নিয়মিত করার সময় সর্বদা সঠিক জাল অবস্থায় থাকে.
স্লটিং ছুরি সামঞ্জস্য প্রক্রিয়া
1) ছুরির শ্যাফ্টটি একটি বিরামবিহীন ইস্পাত পাইপ, যা দুইবার পিষানো হয়েছে, পৃষ্ঠের উপর শক্ত ক্রোমযুক্ত, এবং মসৃণভাবে চলাচল করে।
2) স্লট প্রস্থ 7 মিমি।
3) অ্যালগ্রিড স্টিলটি তাপ চিকিত্সা করা হয় এবং দাঁতযুক্ত স্লটিং ছুরি দিয়ে মাউন্ট করা হয়, এবং কঠোরতা এবং অনমনীয়তা নিশ্চিত করা হয়।
৪) লেগ স্টিলটি তাপ চিকিত্সা করা হয় এবং উচ্চ নির্ভুলতার সাথে ধারালো ব্লেড সহ ডাবল-পিস ট্রিমিং ছুরি দিয়ে মাউন্ট করা হয়।
5) স্লটিং পার্ট প্রেস হুইল এবং স্লটিং ছুরির আসনটি বাম এবং ডান অনুভূমিক আন্দোলনের জন্য পিএলসি দ্বারা নিয়ন্ত্রিত হয় এবং বোতামটি অনুভূমিক আন্দোলনের সিঙ্ক্রোন সামঞ্জস্য নিয়ন্ত্রণ করে,যা পরিচালনা করা সহজ এবং দক্ষতা উন্নত করে.
8) স্লটিং ছুরি আসন ফাঁক ডায়াল 2-12mm একটি সমন্বয় পরিসীমা সঙ্গে, ম্যানুয়ালি নিয়ন্ত্রিত হয়। ক্রস স্লাইডার প্রক্রিয়া গৃহীত হয়,এবং ট্রান্সমিশন গিয়ার সবসময় সমন্বয় সময় সঠিক meshing অবস্থা নিশ্চিত করে.
9) এটি ডাবল-পিস কার্টন স্লটিংয়ের জন্য ব্যবহার করা যেতে পারে।
স্লটিং ইউনিট
ডাই-কাটিং ইউনিট
1. রাবার প্যাড রোলার এবং ডাই-কাটিং রোলার উচ্চ মানের উপকরণ থেকে তৈরি করা হয়, এবং পৃষ্ঠ হার্ড ক্রোম plated হয় গ্রিলিং পরে।
2অপারেশন স্থিতিশীলতা বৃদ্ধি করতে ভারসাম্য সংশোধন।
3. ডাই-কাটা রোলার এবং রাবার স্বয়ংক্রিয়ভাবে মটর নিয়ন্ত্রিত eccentric ডিভাইস মাধ্যমে বন্ধ করা হয় যখন ডাই-কাটা হয় না,যা মেশিনের খালি এবং সহজ অপারেশন হ্রাস করতে পারে এবং রাবার এবং ডাইয়ের পরিষেবা জীবন বাড়িয়ে তুলতে পারে.
4. যান্ত্রিক ট্রান্সমিশনটি রাবারকে 40 মিমি বাম এবং ডানদিকে স্থানান্তর করতে পারে, যা রাবার রোলারের পরিধানকে সমানভাবে বিতরণ করতে পারে এবং রাবার রোলারের পরিষেবা জীবনকে ব্যাপকভাবে বাড়িয়ে তুলতে পারে।
5. ডাই-কাটার ধাপটি বৈদ্যুতিক ডিজিটাল 360 ° সামঞ্জস্য গ্রহণ করে, যা সরঞ্জামটি চলমান বা বন্ধ হওয়ার সময় সামঞ্জস্য করা যেতে পারে এবং অপারেশনটি সহজ এবং দ্রুত।
6. ডাই-কাটা অংশ একটি টেমপ্লেট ছাড়া একটি ডাই-কাটা ছুরি রিং দিয়ে সজ্জিত করা হয়। সাধারণ কার্টন একটি টেমপ্লেট করতে প্রয়োজন হয় না, টেমপ্লেট খরচ সংরক্ষণ।ডাই-কাটিং ছুরি রিং অনুভূমিক আন্দোলন ম্যানুয়ালি নিয়ন্ত্রিত হয়, এবং বাক্স উচ্চতা চার ছুরি synchronously নিয়ন্ত্রিত হয়, যা কাজ সহজ এবং দক্ষতা উন্নত।
